Mengapa Toleransi Kelurusan Menjadi Lebih Ketat Seiring Meningkatnya Panjang Batang

Kebanyakan orang menganggap toleransi kelurusan adalah nilai yang tetap, namun untuk sebuah batang piston hidrolik ekstra panjang ia sebenarnya harus diperkecil secara proporsional seiring bertambahnya panjang, bukan tetap konstan. Sebuah batang yang dapat diterima pada jarak 2 meter dengan deviasi tertentu per meter dapat menjadi tidak stabil secara mekanis pada jarak 6 atau 8 meter jika toleransi absolut yang sama diterapkan dan bukan angka per meter yang lebih ketat. Inilah sebabnya mengapa batang ekstra panjang biasanya ditentukan dengan kelurusan yang dinyatakan sebagai deviasi per meter panjang, bukan angka keseluruhan tunggal, karena kesalahan sudut yang kecil bertambah secara signifikan dalam rentang yang lebih panjang.

Efek peracikan paling penting pada perpanjangan penuh, di mana panjang batang yang tidak didukung berada pada titik terbesarnya dan bahkan sedikit lengkungan berarti tekanan kontak segel yang tidak merata. Selama ribuan siklus, kontak yang tidak merata tersebut mempercepat keausan pada satu sisi seal jauh sebelum bagian seal lainnya menunjukkan tanda-tanda degradasi.

Batang Piston Hidraulik Boom Menangani Sudut Beban, Bukan Hanya Berat Beban

Kesalahpahaman umum dengan batang piston hidrolik boom memperlakukan beban pengenal sebagai gaya vertikal murni. Dalam praktiknya, silinder boom mengalami pergeseran sudut beban secara konstan saat boom mengartikulasikan rentang kerjanya, yang menimbulkan momen lentur pada batang selain gaya tekan atau tarik aksial yang dirancang khusus untuknya. Pembebanan gabungan inilah yang menyebabkan batang boom umumnya memerlukan diameter yang lebih besar dibandingkan dengan batang yang digunakan dalam aplikasi pengangkatan garis lurus sederhana.

Dimana Stres Ekstra Berkonsentrasi

Tegangan lentur akibat beban miring tidak terdistribusi secara merata di sepanjang batang. Ini terkonsentrasi di dekat titik panjang maksimum yang tidak ditopang, biasanya mendekati perpanjangan penuh, yang juga merupakan tempat dimana risiko tekuk paling tinggi. Tumpang tindih inilah yang menyebabkan kegagalan batang boom, ketika terjadi, kemungkinan besar terjadi secara tidak proporsional selama pengoperasian yang diperpanjang dan miring, dibandingkan selama retraksi atau posisi netral.

Rasio Kelangsingan: Angka yang Sebenarnya Memprediksi Tekuk

Untuk batang piston hidrolik boom ekstra panjang , angka teknik yang paling berguna bukanlah diameter atau tingkatan material itu sendiri — melainkan rasio kelangsingan, yang dihitung dari panjang efektif batang dibagi dengan jari-jari girasinya. Rasio kelangsingan yang tinggi berarti batang lebih rentan terhadap tekuk akibat beban tekan dibandingkan batang yang lebih pendek dan kekar dengan diameter yang sama, meskipun keduanya terbuat dari bahan yang sama.

Ini adalah salah satu perhitungan yang kami jalankan di awal tahap desain setiap kali kami mengembangkan batang piston hidraulik boom ekstra panjang, karena menebak diameter berdasarkan panjang langkah saja cenderung membuat batang menjadi terlalu panjang atau membuatnya rentan terhadap tekuk dalam kondisi kerja sebenarnya.

Ketebalan dan Kekerasan Lapisan Bukanlah Pertukaran yang Sama

Banyak pembeli yang berasumsi bahwa lapisan yang lebih tebal secara otomatis berarti batang piston silinder hidrolik lebih tahan lama, namun ketebalan lapisan dan kekerasan substrat memecahkan dua masalah berbeda. Lapisan krom keras yang lebih tebal meningkatkan ketahanan terhadap korosi dan dapat memperpanjang masa pakai lapisan itu sendiri, namun jika baja di bawahnya belum dikeraskan melalui pengerasan induksi atau proses serupa, batang tetap rentan terhadap deformasi akibat pembebanan samping yang berat, karena lapisan tersebut tidak menambah kekuatan struktural pada material inti.

• Lapisan yang lebih tebal meningkatkan ketahanan terhadap korosi permukaan dan keausan abrasif seiring waktu
• Kekerasan inti menentukan seberapa baik batang menahan tekukan atau penyok akibat benturan mekanis
• Lapisan yang terlalu tebal justru dapat meningkatkan risiko pengelupasan jika daya rekat tidak dikontrol dengan baik selama pelapisan
• Batang dengan inti yang mengeras dan lapisan yang cukup tipis dan melekat dengan baik biasanya memiliki kinerja yang lebih baik daripada batang yang hanya memiliki lapisan tebal di atas inti yang lunak.

Jarak Tumpuan Menengah Mengubah Panjang Tekuk Efektif

Dalam rakitan boom multi-tahap, panjang tekuk efektif suatu batang bukan hanya panjang fisik penuhnya — tetapi juga jarak tak tertopang antara titik pemandu. Menambahkan penopang perantara di sepanjang jalur pergerakan batang piston hidraulik boom dapat mengurangi panjang efektif yang digunakan dalam perhitungan tekuk secara berarti, itulah sebabnya beberapa desain boom ekstra panjang menyertakan bushing pemandu tambahan atau braket penopang daripada hanya mengandalkan diameter batang yang lebih besar untuk menangani beban.

Pertukaran ini penting dalam aplikasi seperti mesin tiang pancang dan ekskavator, di mana geometri boom sering kali dibatasi oleh ukuran keseluruhan alat berat. Daripada memperbesar diameter batang tanpa batas waktu, yang menambah bobot dan biaya, merekayasa struktur pendukung di sekitar batang sering kali merupakan cara yang lebih efisien untuk mengendalikan risiko tekuk sekaligus menjaga rakitan tetap dalam anggaran bobot yang dapat dikelola.

Transportasi dan Penanganan Menyebabkan Kerusakan Lebih Dari Yang Diperkirakan Banyak Orang

Sangat mudah untuk berasumsi bahwa setelah batang piston hidrolik ekstra panjang melewati pemeriksaan akhir, risiko kerusakan ada di baliknya, namun pengangkutan dan penanganan merupakan penyebab sebagian besar cacat permukaan yang ditemukan pada batang panjang bahkan sebelum dipasang. Sebuah batang yang tidak ditopang sepanjang batangnya selama pengiriman dapat membentuk busur permanen karena beratnya sendiri, terutama jika batang tersebut tidak digendong pada beberapa titik di sepanjang batangnya.

• Batang harus ditopang pada beberapa titik selama pengangkutan, tidak hanya pada kedua ujungnya
• Selongsong pelindung membantu mencegah goresan permukaan akibat kontak dengan bahan pengemas atau batang yang berdekatan
• Penyimpanan vertikal terkadang lebih disukai daripada penyimpanan horizontal untuk batang yang sangat panjang untuk menghindari penurunan bertahap selama periode penyimpanan yang lama
• Titik pengangkatan harus diidentifikasi terlebih dahulu, karena pengangkatan yang tidak tepat dapat menimbulkan tikungan yang tidak terlihat sampai batang diberi beban

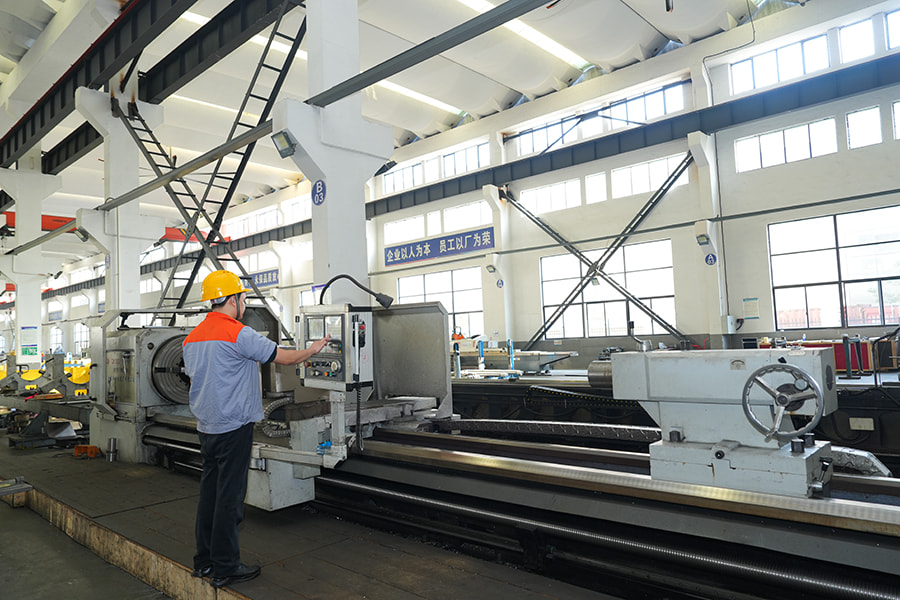

Setelah memproduksi batang piston untuk peralatan pemeliharaan air, kelautan, dan pertambangan dari fasilitas Wuxi kami selama bertahun-tahun, kami menemukan bahwa prosedur pengemasan dan penanganan untuk batang ekstra panjang sering kali memerlukan perhatian yang sama besarnya dengan proses pemesinan itu sendiri.

Kehidupan Kelelahan Adalah Pertanyaan yang Berbeda dengan Kekuatan Statis

A batang piston silinder hidrolik dapat dengan mudah lulus uji beban statis dan masih gagal sebelum masa pakai yang diharapkan jika kinerja kelelahan tidak diperhitungkan dengan benar. Pengujian kekuatan statis memastikan bahwa batang dapat menangani beban tertentu satu kali, namun umur kelelahan menggambarkan bagaimana batang bertahan dalam siklus berulang, yang merupakan kondisi yang sebenarnya dialami dalam pengoperasian nyata. Kualitas permukaan akhir memainkan peran yang sangat besar di sini, karena ketidakteraturan permukaan mikroskopis bertindak sebagai titik konsentrasi tegangan di mana retakan lelah cenderung terjadi selama ribuan siklus.

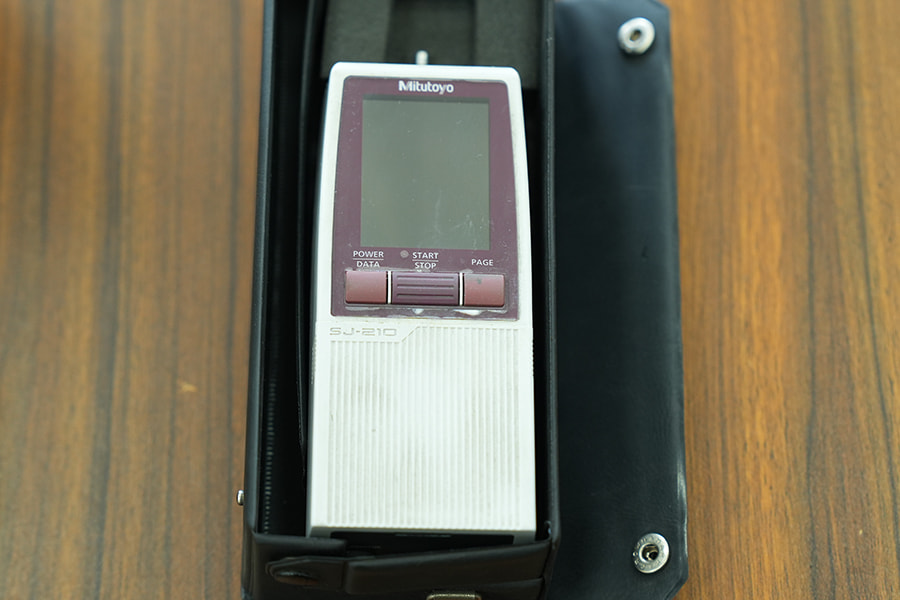

Inilah sebabnya mengapa spesifikasi kekasaran permukaan untuk batang piston seringkali lebih ketat daripada yang diperlukan semata-mata untuk kompatibilitas segel. Batang yang dapat tersegel dengan sempurna pada hasil akhir yang sedikit lebih kasar mungkin masih akan mengalami retak lelah lebih cepat dibandingkan batang yang dikerjakan dengan mesin dan dipoles hingga toleransi yang lebih baik, khususnya pada aplikasi siklus tinggi seperti silinder boom ekskavator yang memanjang dan memendek terus-menerus sepanjang hari kerja.
